JPM260V 變量泵系列注塑機

節能 / 高效 / 精密注射

返回列表
  • 精密結構
  • 參數表

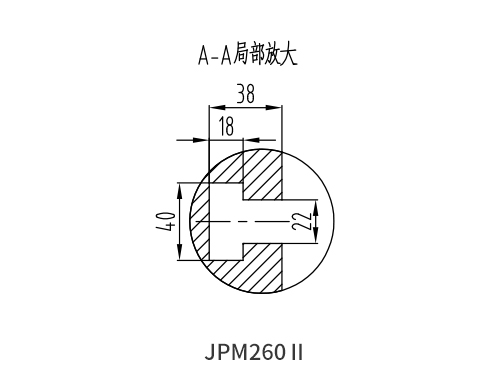

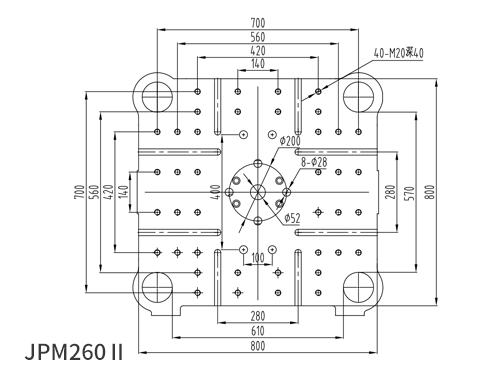

  • 模板規格
鎖模單元

技術特點
· 模板的設計經有限元分析校核,應力分布合理,變形小,鎖模精度高,模板使用壽命長;
· 優化設計連桿結構參數,保證機構運行快速平穩,沖擊??;
· 特大的拉桿內距、容模量及開模行程,可裝載更大的模具;
· 采用容積定量分配式潤滑系統,潤滑壓力高,可靠性強;
· 液壓馬達驅動齒輪調模機構,調模準確快速
· 低壓模具保護功能
· 多種頂針模式可選
· 高精密電子尺控制鎖模、頂針位置。
標準配置
· 整體澆鑄高強度模板及機鉸
· 機械電氣雙重保護裝置
· 模具冷卻水分配器
· 預留機械手安裝位置
· 碼??啄0?
備選配置
· 加大容模量
· 液壓抽芯
· 旋轉脫模
· 氣頂出
· 液壓或電動鉸牙
· 開模機械限位
· 吊模架
· 加寬機門
· 自動安全門
· T型槽模板

備選
注射單元

技術特點
· 合金鋼淡化螺桿及耐磨三小件,可實現優質高效塑化;
· 射移支架整體鑄造,射臺剛性增強,射膠工作更加平穩;
· 移動式料斗拉出滑道,更換原料方便快捷;
· 射嘴溫度控制可選PID或百分比控制,操作靈活;
· 六段射膠、五段保壓、三段溶膠控制,滿足不同制品要求;
· 準確料溫控制,保證制品質量
· 多種特殊設計的螺桿組件備選
標準配置
· 合金鋼氮化螺桿料管組
· 單射移拖把注射裝置
· 移動料斗裝置
· 射嘴對中微調裝置
· 料管保溫罩
· 射嘴防護罩
備選配置
· 加大射膠量
· 加長射嘴
· 加大或減少熔膠馬達
· 雙金屬螺桿及料筒
· 彈簧自鎖射嘴
· 鍍硬鉻螺桿組件
· 專用料管組件
· 數控熔膠背壓

液壓系統

技術特點
· 環保-----
由于不會產生溢流發熱,液壓油冷卻所需水量只需定量泵機器的40%-60% ,采用精密旁路過 濾器,良好的油液清潔度控制令液壓油在正常使用下壽命長達五年;
· 可靠-----
采用進口液壓元件,可靠性高,使用壽命長;
· 快速-----
采用日本YUKEN/NACHI高響應比例變量泵,動作響應速度快,比同樣功率電機帶動的定量 泵輸出排量大15%-20%
· 省電-----
和常規定量泵機器相比可省電25%-50%;
· 低噪音-----
設計合理的液壓控制閥板,壓力損失小,集成度高,獨特降噪處理令整機運行平穩寧靜。
標準配置

· 高響應比例變量泵系統
· 熔膠背壓調節裝置
· 精密旁路過濾器
· 高效油冷卻系統
· 全進口液壓控制閥及密封元件
· 磁性顆粒分離器
· —組液壓抽芯裝置(JPM320-JPM650)
· 二組液壓抽芯裝置(JPM320-JPM650)
備選配置
· 加大油泵及電機
· 獨立油溫控制
· 液壓安全保護
· 加大油冷卻器
· 氮?dú)鈨?chǔ)能射膠
· 伺服電機控制系統
· 閉環控制變量泵
· 同步熔膠、頂針或抽芯

控制系統

技術特點
· 臺灣盟立MIRLE高性能控制器
· 大屏幕顯示,人機界面友好,操作方便;
· 多段PID料筒溫度控制,PID參數獨立可調,可獲得精確的料溫控制
· 全自動調模功能,更換模具快速方便;
· 采用高精度電子尺控制移模、注射和頂針行程,參數設置方便,控制精度高
· 生產統計和成型參數歷史記錄,對生產過程有效監控
· 電腦硬件故障自檢報警功能;多組液壓抽芯及旋轉脫模功能;
· 定時預加熱和保溫功能
· 螺桿防冷啟動保護功能
· 支持網絡連線遠程監控功能
· 螺桿轉速檢測和自動清料功能
· 故障記錄和參數修改記錄功能;
· 電腦設定自動潤滑功能
· 240組模具參數存儲及機械手接口
· 射膠終點數字、曲線雙統計功能
· 在線I/O轉換功能;
· 精密壓力流量輸出線性調整功能
· 智能分段動作斜率調整功能;
標準配置
· 臺灣盟立MlRLE電腦控制系統
· 大屏幕彩色顯示器
· 機械手界面
· 人性化工藝參數設置
· 動作全面監控
· 磁性顆粒分離器
· 急停保護開關
· 備用電源插頭插座
備選配置
· 多色報警燈
· 臺灣弘訊控制器
· 加裝電源插座
· 后安全門加急停開關



技術參數
Specification

UNIT

JPM260V

A

B

C

理論注射容積
Shot volume

cm3

588

848

1154

實際注射量
Shot weight(ps)

g

552

800

1085

Oz(盤司)

19.5

28.3

38.3

螺桿直徑
Screw diameter

mm

50

60

70

注射壓力
Injection pressure

Mpa

232

161

118

螺桿長徑比
Screw L/D ratio

l/d

25

21

18

螺桿行程
Screw stroke

mm

300

螺桿轉速
Screw speed

rpm

0-170

鎖模力
Clamping force

KN

2600

開模行程
Opening stroke

mm

520

模板尺寸
Platen dimension

mm×mm

835×835

拉桿間距
Distance between tie bars

mm×mm

580×580

模板最大距離
Max.daylight

mm

1120

容模量(最薄-最厚)
Mold thickness(min-max)

mm

195-600

頂出行程
Ejector stroke

mm

180

頂出力
Ejector force

KN

77

頂針數
Number of ejector



8+1

液壓系統壓力
Hydraulic system pressure

Mpa

17.5

變量泵
JPM-V VaiablePump

kw

22

電熱量
Heating capacity

kw

14.7

溫度控制區數
Number of temp, controls zones



6

油箱容量
Oil tank capacity

L

450

外形尺寸(LxWxH)
Dimension (LxWxH)

m

6.4×1.6×2.1

機重
Machine weight

kg

10000
